Независимо дали тепърва навлизате в света на дроновете или вече имате опит, вероятно сте се чудили как точно работи дистанционното управление на дрон. Контролерите са причината да можете да управлявате дрона си от разстояние – от няколко метра до няколко километра – без никакви кабели. А когато разбирате как работят, можете да ги използвате много по-ефективно.
Как работят контролерите за дронове?
Най-общо казано, контролерът изпраща сигнал от предавател към приемник, който се намира в дрона. Полетният контролер и ESC (електронният регулатор на оборотите) интерпретират тези сигнали и ги изпълняват, като същевременно поддържат стабилен полет.
Дистанционното управление също така изпраща команди към камерата, сензорите и всеки друг полезен товар, с който дронът е оборудван.
Какво представлява контролерът за дрон?
Контролерът за дрон е устройство, което позволява на пилота да управлява дрона безжично от земята. Самият дрон има и други „контролери“ – като ESC и полетния контролер – но тук говорим за устройството, което държите в ръцете си по време на полет.
Понякога ще срещнете и наименования като радио контролер, RC (Radio Controller), предавател или дистанционно управление.

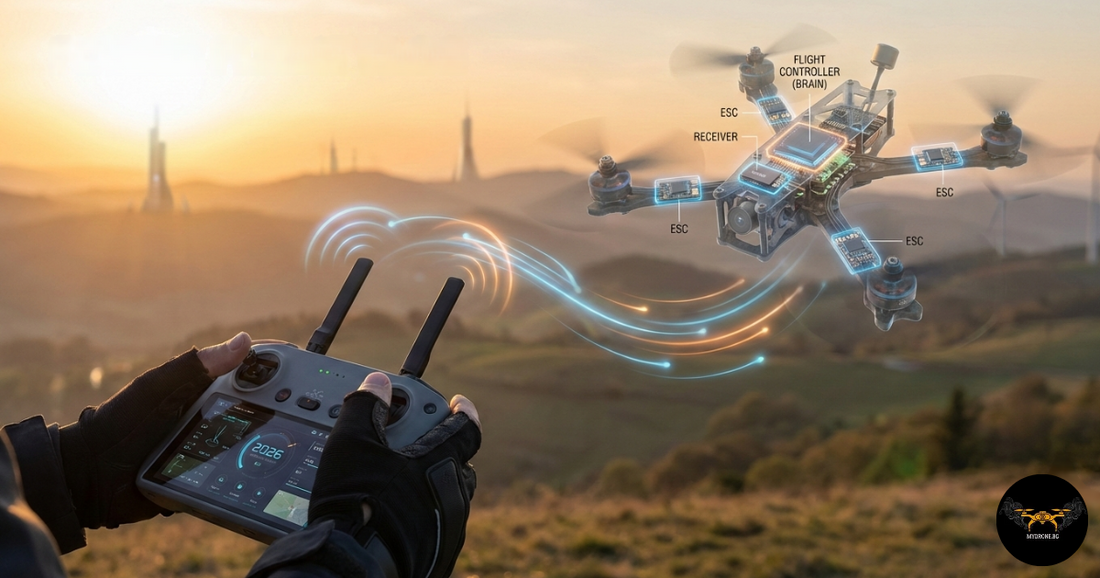

Как работят контролерите за дронове
Контролерите изпращат команди към дрона чрез радиосигнали. За да разберем процеса, нека разгледаме основните компоненти.
Предавател
Предавателят се намира в дистанционното управление. Той превръща движенията и командите на пилота в радиосигнали, които се изпращат към дрона.
Приемник
Приемникът (антената) се намира в дрона и приема сигналите от контролера, като ги преобразува в електронни данни за полетния контролер.
Полетен контролер
Това е „мозъкът“ на дрона. След като получи данните от приемника, той определя каква мощност е необходима, за да изпълни командите. Полетният контролер комбинира и информация от различни сензори:
-
Акселерометри – измерват ускорението и наклона;
-
Магнитометри – ориентират дрона спрямо магнитния север;
-
Жироскопи – измерват въртенето и поддържат стабилността.
ESC (Електронен Контролер)
ESC изпълнява командите, като увеличава или намалява мощността към отделните мотори, в зависимост от желаното движение.
Основни части на контролера
-
Десен стик – управлява наклон (Roll) и движение напред/назад (Pitch);
-
Ляв стик – управлява завъртане (Yaw) и газ (Throttle);
-
Антени – изпращат радиосигналите към дрона.
Допълнителни функции
-
Trim бутони – коригират отклоненията при нестабилен полет;
-
RTH (Return To Home) – връща дрона към точката на излитане;
-
Бутони за камера – снимки, видео и управление на гимбала.
Основни движения на дрона
-
Roll – движение наляво/надясно;
-
Pitch – движение напред/назад;
-
Yaw – завъртане около оста;
-
Throttle – изкачване и спускане.
Как дронът комуникира с контролера
Радиочестоти
Най-често използваният метод. Дронът и контролерът трябва да са „настроени“ на една и съща честота. За да се избегнат смущения, се използва уникален идентификационен код (RFID).
Повечето дронове работят в диапазона 800–900 MHz, което е добър баланс между обхват и размер на антените.
Wi‑Fi
Използва се за предаване на видео в реално време, особено при FPV дронове. Работи на 2.4–5.8 GHz, което осигурява по-висока скорост, но по-малък обхват.
GPS
GPS подобрява стабилизацията, позволява функции като Return To Home и работа с координати и маршрутни точки.
Сателитна връзка
Използва се основно при военни дронове и позволява управление от хиляди километри разстояние.
Напълно автономни дронове
Все още в развитие, но вече се използват за инспекции и военни цели – дронът сам планира маршрута, избягва препятствия и се връща.
